电磁阀valve安装须知-VIBMRO伟柏工控

1、 安装前应仔细阅读产品的使用说明书，核查产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2、 核对铭牌所标参数是否为所选用产品的参数，是否与使用说明书相符。
3、 接管之前用0.3Mpa的压力对管道充分冲洗，把管道中的金属粉末、残留密封材料、锈垢等完全清除。
4、 注意介质的洁净度，如果介质内混有的尘垢等杂质妨碍电磁阀的正常工作，管道中应装过滤器。
5、 电磁阀不宜装在管道低凹处，如装在容器的排出管道中，注意不可自容器底部引出，而应装在容器底部稍上的位置。
6、 如果介质会起水击现象，那么应该选用多功能电磁阀或采取相应的防范措施。
7、 蒸汽用电磁阀入口侧应装有疏水阀，该处接管应倾斜，疏水阀装在低位，最好装多通反冲过滤器。
8、 电磁阀一般是定向的，不可装反，通常在阀体上用箭头指出介质流动方向，安装时要依照“箭头”指示方向安装。
9、 一般电磁阀的电磁线圈部件应正立向上，垂直于管道，有些产品有特别规定,请按说明书安装。
10、 接管时应注意，密封材料不可使用过量。如螺纹连接时，接管螺纹应保持在有效长度内，并在端部半螺距处用锉刀倒棱，自端部起2牙处开始缠密封带，不然过量的密封带或粘结剂将进入电磁阀内，而发生妨碍正常动作的事故.
11、 电磁阀安装处应有一定的预留空间，以便对它的日常保养与定期维修。
12、 安装时用扳手或管钳固定发阀体，再拧上接管，千万不可将力作用在线圈组件上引起变形，使电磁阀难以正常工作。
13、 在管道刚性不足，或有水击现象的情况下，请把阀前、后接管用支架扎实的固定好。
14、 在冻结场所使用时，用隔热材料对管道加以保护或在管道上设置加热器。
15、 要确认一下，电磁阀本身及它与接管连接处是否有泄漏。
16、 .对线圈引出线的连接要核查，特别是三要引出线的场合。
17、 连接于电磁阀的电器元件，如继电器、开头和接触器等。开阀时触点不应振动，不然工作将不可靠并影响其电磁阀寿命。
18、 电气回路要接入相应的保险线，作为电气回路的保护。
19、 为了维护与修理作业方便，或不中断连续性生产，对于一般电磁阀，建议采用旁路隔离安装法。电磁阀使用和维修。
一、建议使用单位指派专人负责，使用和维护。
二、每年1-2次的定期检修是电磁阀可靠工作和长寿命的最佳方法。电磁阀内部的下列4种情况，是妨碍电磁阀正常工作与缩短寿命的原因。
(1)使用介质品质发生变化。
(2)接管内生锈
(3)空压机的油氧化，产生炭粒、焦油等杂物，混入管道。
(4)管道中有尘污垢等杂物。
三、电磁阀安装 后或长时间后投入动作时，须通入介质试动作数次，工作正常后方可投入运行。
四、在蒸汽阀长时间停用后投入动作时，须通入介质试动作数次，工作正常后方可投入运行。
五、在维护之前，必须切断电源，卸去介质压力。
六、线圈组件不宜拆开。
七、拆开电磁阀进行清洗时，可使用煤油、三氯乙烯等溶液。但应注意橡胶件可能会溶涨，因此要把它更换。
八、拆开清洗时，各零部件要按顺序一一放好，清洗后按顺序恢复原状装好。
九、我公司备有易损件，有需要时请按说明书在订货时说明。
十、拆卸顺序，易损件及其它事项有不明白的地方，请向本公司或各地办事处查询。流量系数是阀的静态特性指标之一，表征阀可通过流体能力大小。国外常用KV或CV表示也有有效断面积S表示，国内用KV表示较多。

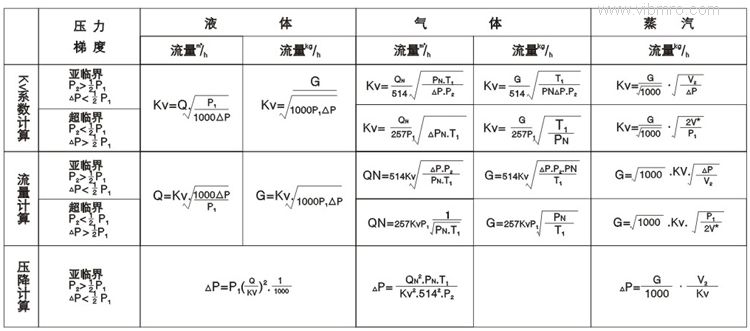

一、额定流量系数计算
        额定流量系数KV值：
        在规定的实验条件下，即阀两端压差为100KPa，额定行程下，5~40℃的清水流经阀的每小时立方米流量数。
        额定流量系数CV值：
        在规定的实验条件下，即阀门两端压差为IPSi（1磅/平英寸）时，额定行程下，40~100°F的清水流经阀的每分钟美加仑流量数。
        有效断面积S值：
        表示流经一定通径的阀的流量数，同流经一节流孔同样流量数相当的内径截面积，以mm2计算单位表示。
        KV、CV、S值与公称通径DN之间关系计算。
        S=18.45cv
        Cv=1.167kv
        有效断面积S值（mm2）=FDN通径面积（mm2）×收缩系数K（0.35~0.45）
        现举例：DN25，求该阀KV值大小：
        FDN25=π/4×252=490.62mm2;
        S=490.62×0.35=171.72 mm2;
        Cv=S/18.45=171.72/18.45=9.31;
        Kv=Cv/1.167=9.31/1.167=7.98。
        流量系数大小除了与阀的流道是否流畅，有否漩涡死角、流阻损失，还与铸件成型工艺、阀通径的工作行程是否开足有关。
        阀的收缩系数K的选取，如阀体为砂铸取前者值，精铸取中间值，锻模取后者值。
        注：上述阀的流量系数作为选型估算依据，具体值应按规定实验条件下实测值为准。
